1、执行标准：
* 额定电压1KV及以下架空绝缘电缆GB12527—2008
* 额定电压10KV、35KV架空绝缘电缆GB14049—2008
2、产品用途：
* 本产品适用于额定电压1-35KV架空电力线路输配电系统。 |
|

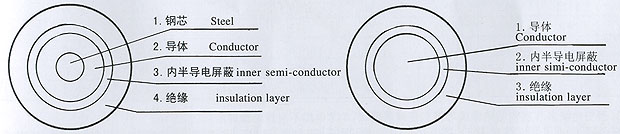

3、型号名称及敷设方式
|
型号
|
名称
|
敷设方式
|
|
JKV JKLV
JKY JKLY
JKYJ JKLYJ
|
铜、铝芯聚氯乙烯绝缘架空电缆
铜、铝芯聚乙烯绝缘架空电缆
铜、铝芯交联聚乙烯绝缘架空电缆 |
架空固定敷设引户线等
|
|
JKYJ JKLYJ
JKTRYJ
JKY JKLY
JKTRY
JKGYJ
JKLGYJ
|
铜、铝交联聚乙烯绝缘架空电缆
软铜芯交联聚乙烯绝缘架空电缆
铜、铝芯聚乙烯绝缘架空电缆
软铜芯聚乙烯绝缘架空电缆
铜芯绞线交联聚乙烯绝缘架空电缆
铝芯绞线交联聚乙烯绝缘架空电缆 |
架空固定敷设、软铜芯产品用于变压器引下线。电缆架空时，应考虑电缆和树木保持一定距离；电缆远行时，允许电缆和树木频繁接触。钢芯型架空电缆用于山区，河流跨越敷设。 |
|
JKLY/B
|
铝芯本色交联聚乙烯绝缘架空电缆 |
架空固定敷设电缆架设时，应考虑电缆和树木保持一定距离；电缆运行时，允许电缆和树木频繁接触。 |
|
JKLYJ/Q
JKLY/Q
|
铝芯轻型交联聚乙烯绝缘架空电缆
铝芯轻型聚乙烯绝缘架空电缆 |
架空固定敷设电缆架设时，应考虑电缆和树木保持一定距离；电缆运行时，允许电缆和树木短时接触。 |
|
| 4、使用特性 |
* 额定电压分别为0.6/1KV、10KV、35KV。
* 电缆敷设温度应不低于-20℃。
* 短路时（最长持续时间不超过5S）电缆的基本最高温度：交联聚乙烯绝缘250℃。高密度聚乙烯绝缘150℃。聚氯乙烯绝缘160℃
* 电缆导体的最高长期允许工作温度：聚氯乙烯绝缘不超过70℃。聚乙烯绝缘应不超过70℃；交联聚乙烯绝缘应不超过90℃。
* 电缆的允许弯曲半径：单芯电缆应不小于电缆外径的15倍，多芯电缆应不小于电缆外径的10倍。 |
| 5、生产范围 |
|
型号
|
芯数
|
额定电压KV
|
|
1
|
10
|
35
|
|
标称截面mm2
|
|
JKV JKLV
JKY JKLY
JKGYJ JKLGYJ
|
1
|
16-240
|
16-300
|
---
|
|
JKYJ JKLYJ
|
2、4
|
10-120
|
---
|
---
|
|
JKLY JKLY
JKLYJ
|
3+K
|
10-120
|
---
|
---
|
|
JKYJ
JKTRYJ
JKLYJ
|
1
|
---
|
10-300
|
50-300
|
|
3
|
---
|
25-300
|
---
|
|
3+K（A）
或
3+K（B）
|
---
|
25-300
|
---
|
|
---
|
其中K25-120
|
---
|
|
JKY JKTRY
JKLY
JKLYJ/Q
JKLY/Q
|
1
|
---
|
10-300
|
---
|
|
JKLYJ/B
|
3
|
---
|
25-300
|
---
|
|
3+K（A）
或
3+K（B）
|
---
|
25-300
|
---
|
|
---
|
其中K25-120
|
---
|
|
6、技术指标
* 电缆的工作温度
额定电压1KV架空绝缘电缆，聚氯乙烯、聚乙烯绝缘应不超过70℃，交联聚乙烯绝缘应不超过90℃；额定电压10KV、35KV架空绝缘电缆，交联聚乙烯绝缘不超过90℃，高密度聚乙烯绝缘不超过75℃。
* 电缆的导体电阻和拉断力见下表。
* 电缆的绝缘电阻：
额定电压1KV架空绝缘电缆绝缘电阻见下表，10KV、35KV无绝缘屏蔽的成品电缆浸入水中时间不少于1h，施加80-500V直流电压，稳定时间应不小于1分钟，且不大于5分钟。额定电压10KV电缆的绝缘电阻应不小于1500MΩ.KM， 轻型薄绝缘结构电缆的绝缘电阻应不小于1000MΩ.KM。额定电压35KV电缆的绝缘电阻应不小于4100MΩ.KM。
* 电缆的交流电压试验
额定电压1KV架空绝缘电缆二芯以上应经受3500V，1min电压试验。单芯电缆浸在室温水（附加电极）中1h后进行应不击穿。额定电压10kV架空绝缘电缆在室温下，浸水1h后施加电压，普通绝缘结构为18kV，轻型薄绝缘结构为12kV，35kV为63kV。实验时间为1min,电缆应不击穿。
* 局部放电试验
有绝缘屏蔽的10kV电缆，应进行局部放电试验，试验在浸于水中的成盘电缆上进行，在电缆上施加交流电压9kV ,电缆的放电量应不大于20pc。 |
|
导体标称截面mm2
|
20℃时导体电阻不大于KΩ/KM
|
额定工作温度时最小绝缘电阻
MΩ•KM
|
电缆导体拉断力不小于N
|
|
铜芯
|
铝芯
|
钢芯铝绞线芯
|
|
硬铜
|
软铜
|
70℃
|
90℃
|
硬铜芯
|
铝芯
|
钢芯铝绞线
|
|
10
|
1.906
|
1.83
|
3.08
|
2.706
|
0.0067
|
0.67
|
3471
|
1650
|
4120
|
|
16
|
1.198
|
1.15
|
1.91
|
1.779
|
0.0065
|
0.65
|
5486
|
2517
|
6130
|
|
25
|
0.749
|
0.727
|
1.20
|
1.131
|
0.0054
|
0.54
|
8465
|
3762
|
9290
|
|
35
|
0.540
|
0.524
|
0.868
|
0.823
|
0.0054
|
0.54
|
11731
|
5177
|
12630
|
|
50
|
0.399
|
0.387
|
0.641
|
0.5946
|
0.0046
|
0.46
|
16502
|
7011
|
16870
|
|
70
|
0.276
|
0.268
|
0.443
|
0.4217
|
0.0040
|
0.40
|
23461
|
10345
|
23390
|
|
95
|
0.199
|
0.193
|
0.320
|
0.3058
|
0.0039
|
0.39
|
31759
|
13727
|
35000
|
|
120
|
0.158
|
0.153
|
0.253
|
0.2496
|
0.0035
|
0.35
|
39911
|
17339
|
41000
|
|
150
|
0.128
|
---
|
0.206
|
0.1939
|
0.0035
|
0.35
|
49505
|
21033
|
54110
|
|
185
|
0.1021
|
---
|
0.164
|
0.1592
|
0.0035
|
0.35
|
61846
|
26732
|
64320
|
|
240
|
0.0777
|
---
|
0.125
|
0.1209
|
0.0034
|
0.34
|
79823
|
34679
|
83370
|
|
300
|
0.0619
|
---
|
0.100
|
0.09614
|
---
|
---
|
99788
|
43349
|
92220
|
|
7、架空电缆使用要求
电缆敷设时，环境温度不应低于-20℃，低于-20℃敷设时，电缆必须预先加热。
电缆敷设时，额定电压1kV 架空绝缘电缆弯曲半径应不小于电缆外径的6倍，101kV、35KV架空绝缘电缆应不小于外径的15倍。
电缆的架设方法，与裸架空线同样，仍需固定在横担的绝缘子上，但距离可以适当减小。
电缆应与专门设计的架空绝缘电缆金属器具配套使用。
在敷设施工和存放过程中，应注意电缆端头的密封，防止电缆进水，降低其性能。
电缆长期运行温度（即电缆导电线芯长期允许工作温度），交联聚乙烯绝缘应不超过90℃，高密度聚乙烯绝缘不超过75℃；聚乙烯、聚氯乙烯绝缘应不超过70℃；短路时交联聚乙烯绝缘不超过250℃；高密度聚乙烯、聚氯乙烯绝缘应不超过150℃，最长持续时间不超过5秒。 |
